上銀靜音式直線導軌乃基于四列式單圓弧牙型接觸設計為提升競爭優勢而積極研發之高性能直線導軌。采用SynChM0ti0nTM技術的Q1 Type直線導軌搭教具儲油功能的專利同步聯結器可有效降低運轉時噪音、提升運轉平順性、壽命與潤滑效率。采用SynChM0ti0nIM技術的Q1 Type直線導軌具有更廣泛的產業應用性，更適用于商速、寧?kù)o與低發塵黑求的高科技產業。

HIWIN Q1 Type直線導軌之QH系列與HIWIN HG系列具有組裝的互換性，所以QH系列之設計規范與格度等級，請參照2-1 HG系列之相關說明

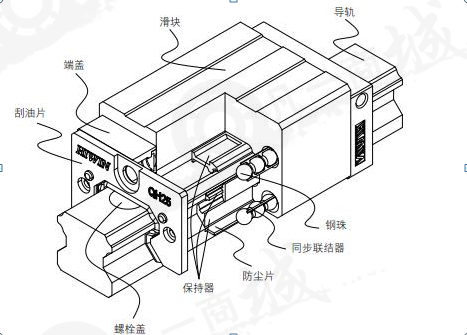

本體結構

1.低噪音設計

利用同步連接器可使?jié)L珠均勻等間隔的排列，滾珠和滾逐漸的相互撞擊金屬聲消失，尖銳的高頻聲音強度有效降低（見下圖），總和的噪音強度與舊有系列比較在各個速度域有效降低約低7.7分貝。

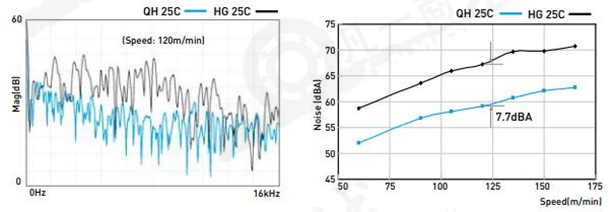

金屬聲音分貝圖

2.自潤設計無須添油

專利的同步聯結器在中間的間隔部設計有儲油的空間，可供給鋼珠在運行時潤滑之需要，且在經過方向回轉部時，能夠?qū)净途鶆虻难a(bǔ)充于儲油空間內，繼續均勻潤滑鋼珠，所以補充潤滑油的頻率可有效的減少。經過測試，在出廠前添加高性能的鋰皂基油脂，在0.2倍的動額定負荷下，可持續使用超過2500公里而不產生疲勞破壞。所以在出廠時即添加高性能的潤滑油脂，在一般正常使用下無需進行維護，即可確保其壽命年限。
